Impianto ossigeno, aria compressa e vuoto

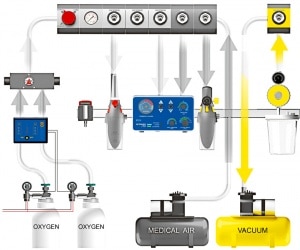

Di seguito uno schema che illustra le diverse componenti di un impianto centralizzato ossigeno, aria compressa e vuoto.

  • 1. Gas compresso300px-Impianto-ossigeno
  • 2. Compressore aria
  • 3. Pompa di vuoto
  • 4. Rete di distribuzione
  • 5. Sistema di controllo
  • 6. Sistema di monitoraggio e di allarme installabile anche a distanza
  • 7. Unità terminali
  • 8. Apparecchiature
  • 9. Utilizzatori
  • 10. Morsetto
  • 11. Barra rail
  • 12. Manometro bassa pressione
  • 13. Selettore on/off
