Термиялық бейнелеу: жоғары және төмен сезімталдықты түсіну
Жылулық бейнелеу: бұл қысқа мақала өртке қарсы қызметтің термобейнелеу камераларына қатысты бірнеше қате түсініктерді түсіндіру әрекеті болып табылады.
Өртке қарсы қызметтің барлық термобейнелеу камералары келесіге негізделген күшейту немесе сезімталдық режимдерін автоматты түрде ауыстырады:
• Көру өрісінде анықталған жалпы жылу
• Және әсер ететін пикселдердің белгілі бір пайызында
Термиялық бейнелеуге қатысты өрт сөндіру қызметінің TIC-терінің көпшілігі жоғары және төмен сезімталдық ретінде белгілі қос режимді сезімталдық болып табылады.

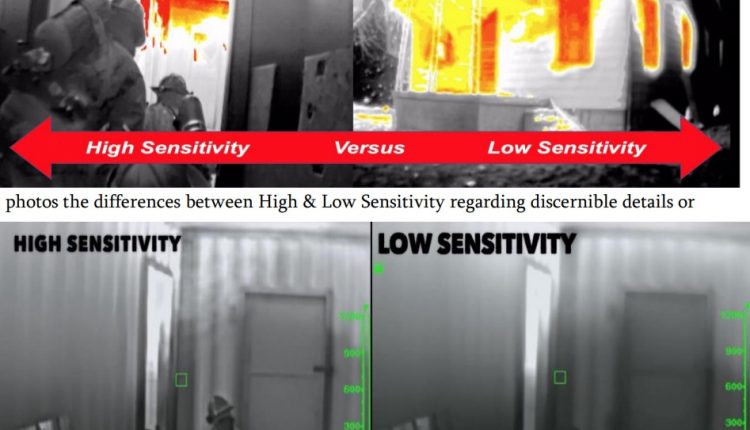

NFPA 1801 талабы LWIR (ұзын толқынды инфрақызыл) өртке қарсы қызметі TIC төмен сезімталдыққа ауысқанда келесі суретте көрсетілгендей көру құралының жоғарғы сол жақ бұрышында жасыл теңбүйірлі үшбұрыш пайда болатынын айтады.
Кейбір өртке қарсы қызмет TIC жоғары және төмен сезімталдық арасында ауыспайды деген қате түсінік бар және бұл сенім жалған.
Егер TIC TI Basic режимінде болса (NFPA 1801 қажет түстер палитрасы), өртке қарсы қызметтің TIC динамикалық/температура диапазоны (нөл-2000 градус) соншалықты жоғары болады, сондықтан ол барлық температура диапазондарын бірден көре алмайды.
Бұл температура диапазондарын тиімді «көру» үшін өндірушілер температура диапазондарын аралықтарға бөледі.
Термиялық бейнелеу: қос температура режимі бар өртке қарсы қызмет көрсету TIC көпшілігі температура диапазонын келесіге бөледі:
• Нөл-300 градус Фаренгейт* (кейбіреулер 200, 240 немесе 270 градусқа ауысады)
• 300-1200 градус Фаренгейт
Көріп отырғанымыздай, екінші диапазон NFPA 1801 бойынша анықталған төмен сезімталдық ауқымы болып табылады: «Тетрополитеннің температуралық диапазонын ұлғайту үшін қолданылатын ең аз термосезімтал жұмыс режимі» NFPA 1801 3.3.24.1 бөлімі
Бұл мәлімдемені одан әрі нақтылау үшін, көптеген өрт сөндіру қызметінің TIC-тері төмен сезімталдық режиміне ауысқан кезде жылу қабатының астындағы төменгі аймақтарда көрінетін мәліметтерді жоғалтады.
Кейбір өндірушілер мұны жеңеді немесе төмендегілерді пайдалану арқылы егжей-тегжейлерді жақсартады:
• Кескінді жақсарту
• Жоғары контраст коэффициенті (пиксель элементтері арасындағы ұлғайтылған көрінетін бөлшектер)
• Төменгі термиялық сезімталдық (NETD/MRTD): Бұл TIC-тің градустың мыңнан бір бөлігіне тең милли-кельвин бірліктерімен есептелген ұқсас температурадағы объектілерді ажырату мүмкіндігі.
Алайда, өрт сөндірушілер олар мұны жоғарырақ жылу ортасында сынамайынша, артықшылықтарды көре алмайды. Басқаша айтқанда, өрт сөндірушілер өнімділіктің болмауына көңілі қалмау үшін сатып алмас бұрын өрт жағдайында термобейнелеу камераларын таңдауын тексеруі керек.
Бұл келесі деректерде көрсетілген:
• FLIR K33-65: TIC сериялары төмен сезімталдыққа ауысу үшін Көру өрісіндегі жалпы пикселдердің 2% 300 градустан жоғары болуын талап етеді.
• Bullard NXT немесе QXT: Төмен сезімталдыққа ауысу үшін Көру өрісіндегі жалпы пикселдердің 3% Фаренгейттің 240 градустан жоғары болуын талап етеді.
• MSA 6000: Төмен сезімталдыққа ауысу үшін сериялар көру өрісіндегі жалпы пикселдердің 32% Фаренгейттің 270 градустан жоғары болуын талап етеді.
• Лидер 4.1-4.3: TIC сериялары көру өрісіндегі жалпы пикселдердің 5% Фаренгейттің 392 градустан жоғары болуын талап етеді.
• Scott X380: бір пиксель температура сезімталдығы деңгейінің шегінен жоғары/немесе төмен болуын талап етеді және ол автоматты түрде ауысады. Бұл температура режимінде немесе аралықта көрінбейтін нысандарды жылдам анықтау үшін әртүрлі жылу деңгейлері арасында жылдам ауысуға мүмкіндік беретін «интеллектуалды фокус» деп аталатын мүмкіндік ретінде белгілі.
Маңызды ескерту: Өрт сөндіруші олардың негізгі нүктесі немесе перспективасы олардың ауырлық деңгейін анықтайтынын білуі керек.
Мысалы, өрт сөндіруші қатты термиялық ортада болуы мүмкін (мысалы, өрттің жылдам дамуына жақын жоғары жылу жағдайлары) және TIC оны еденге немесе ыстықтан алыс бағыттау арқылы жоғары сезімталдық режимінде болуы мүмкін.
Ал егер олардың TIC-де нүктеге дейінгі қашықтық төмен немесе сезімталдық режимдерін ауыстыру үшін жоғары пикселдік пайыздық талап болса, олар жайлылық үшін тым жақын болғанша қызудың қауіпті деңгейлерін ТАҢДАмайды.
Басқаша айтқанда, өрт сөндірушілер тепловизор камерасын қалай қосу керектігін ғана емес, көбірек білуі керек.
Өртке қарсы қызметке арналған термобейнелеуде көп нәрсе бар, бірақ біз оқуымызда немесе осы мақалада әрең сызып аламыз.
Біздің мақсатымыз - басқаларды интеллектуалды агрессивті болуға және осы технологияны өз пайдасына пайдалануға шабыттандыру.
ТЕРМАЛДЫҚ бейнелеу: Төтенше жағдайдағы ЭКСПО КӨРСЕТКІСІНДЕГІ ФЛИР БҮТІНЕ ҚАРАҢЫЗ
Келесіде ескертіңіз
Жылулық бейнелеудегі үш режимдік сезімталдық: Ерекшелік және ереже емес
Температура аралығын екі емес, үш диапазонға бөлетін бірнеше өрт сөндіру қызметінің TIC бар.
Олардың температураға сезімталдық режимдері әдетте Жоғары, Орташа, & Төмен немесе Жоғары, Төмен және Кеңейтілген Төмен ретінде тізімделеді.
Бұл жоғары қызу орталарында жақсырақ айқындық пен көрінетін бөлшектерге ие болу әрекеті.
Дегенмен, осы өртке қарсы қызметтердің көпшілігінің TIC температура диапазоны 2000 градус Фаренгейтке дейін.
Бұл біздің ЖҚҚ шегінен әлдеқайда асып түседі.
Осы үш режимдік сезімталдық TIC қосқыштарының көбі қызудың әртүрлі деңгейлерінде және олардың температура/түс корреляциялары бірдей немесе стандартталған ЕМЕС екенін ескеріңіз.
Төмендегі мысал үшін максималды температура диапазонындағы әртүрлі түстерді түсіндіретін Leader 3.3 Түстер палитрасын қостық:
Қорытындылай келе, БАРЛЫҚ өрт сөндіру қызметінің TIC-тері автоматты күшейту камералары ретінде белгілі, өйткені олар өндірушінің алдын ала анықталған техникалық сипаттамаларына негізделген жоғары сезімталдықтан төмен сезімталдыққа автоматты түрде ауысады.
Мұны қараңғы ортада жарық ортаға көшкен кездегі адамның көзімен салыстыруға болады.
Қарашық қараңғыда көбірек жарық түсуіне мүмкіндік беру үшін кеңейеді (оны жоғары сезімталдықпен салыстыруға болады) және жарқын жарық болған кезде (оны төмен сезімталдықпен салыстыруға болады) қарашық тарылады.
Жарқыраған жарық болған кезде көздің қарашығы тарылып, көздің тор қабығына түсетін жарық мөлшерін азайтады және зақымдайды.
TIC саңылауын қарашықпен салыстыруға болады, ол детекторға тым көп жылудың түсуіне жол бермеу үшін тарылатын үлкен мөлшердегі жылу жағдайында, ресми түрде «ақ шығу» деп аталатын қанықтылықты тудырады.
Сондықтан өрт сөндірушілер өрт ошағына кірген кезде келесілерді білуі керек:
• Төмен сезімталдық режимі жоғары қызу жағдайларын көрсетеді және оларды елемеуге болмайды. Бұл жаңа үлгідегі термобейнелеу камераларында көріністапқыштың жоғарғы сол жақ бұрышында орналасқан төртбұрышты қорап контурының ішіндегі жасыл үшбұрышпен көрсетілген. Ескі үлгілерде таңбалар келесілердің кез келгенінен өзгеруі мүмкін: EI немесе L таңбасы.
• Жоғары сезімталдық режимі әдетте төменірек температураларға (300 градус Фаренгейт және одан төмен) теңестіреді және жақсырақ шешім қабылдау үшін кескіннің егжей-тегжейлерін жоғарылатуға мүмкіндік береді.
• Дақтардың арақашықтығы: детектордың алдын ала анықталған қашықтығы мен нүкте қатынасы TIC-тің белгілі бір қашықтықтан жылуды «көру» қабілетіне әсер етеді. Ұзақ қашықтық пен нүктелік арақатынастар термиялық ситуациялық хабардарлықты арттыруға мүмкіндік береді. Бұл өрт сөндірушілерге жылуды сезінбес бұрын жылуды көруге және таңдау тактикасымен жағдайды жеңілдетуге мүмкіндік береді.
Бұл қысқа мақала температура режимдеріндегі айырмашылықтарды (сезімталдық деңгейлері) түсіндіреді деп үміттенеміз және сұрақтарыңыз болса, электрондық поштаны жіберіңіз немесе бізге қоңырау шалыңыз.
Оқытушы Энди Старнес
II деңгейлі термографиялық сертификат
TIC көмегімен термобейнелеу: бейнені қараңыз
