Elettrocardiogramma: procedure iniziali, posizionamento degli elettrodi dell’ECG e qualche consiglio

da Cristiano Antonino il Giu 8, 2023

Se è la prima volta che il paziente esegue un elettrocardiogramma (ECG), il soccorritore, il medico o l’infermiere devono spiegargli – con parole adatte al suo livello di comprensione – le fasi e l’utilità dell’elettrocardiogramma

Prima di procedere con l’elettrocardiogramma, è necessario verificare:

l’eventuale presenza di patologie cardiache;
quali farmaci assume il paziente;
eventuali allergie ai materiali usati per l’esame (ad esempio il gel usato per facilitare la conduzione dei segnali elettrici);
la presenza di dispositivi elettronici che potrebbero determinare alterazioni del tracciato (come ad esempio un pacemaker) od oggetti metallici (come catenine e bracciali);
l’eventuale necessità di una tricotomia (se il paziente ha troppi peli che impediscono l’adesione degli elettrodi);
i parametri vitali del paziente, in particolare pressione arteriosa e frequenza cardiaca.

Si invita il paziente:

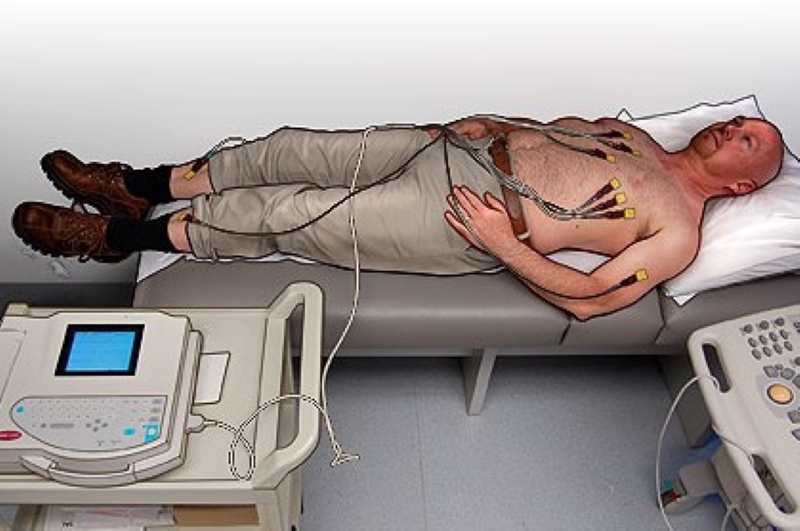

a scoprirsi torace, caviglie e polsi e ad assumere la posizione supina (pancia in alto) sul lettino, se possibile;
a rilassarsi ed a non parlare per qualche minuto.

Nella mezzora precedente l’esame, il paziente dovrebbe aver evitato di fumare ed assumere caffè o alcolici.

Posizionamento dei sei elettrodi

Per posizionare le sei derivazioni precordiali:

Individuare dove posizionare l’elettrodo V1 (rosso): posizionati a sinistra del paziente; usando come riferimento la fossa soprasternale (fossetta dove si congiungono le clavicole, si apprezza sulla parte alta dello sterno), posizionarvi sopra il pollice della mano sinistra. Cercare con l’indice il primo spazio intercostale (allungandovi verso destra e un po’ più in basso del pollice), da qui sarà automatico trovare il secondo spazio con il medio, il terzo con l’anulare ed infine con il mignolo troverete il 4° spazio intercostale parasternale di destra: lì sarà posizionato V1.
V2 (giallo): giusto a sinistra di V1, parte opposta dello sterno troverete il 4° spazio intercostale parasternale di sinistra, lì dovrete posizionate V2. Importante: lo sterno è largo mediamente non oltre i 4 centimetri, quindi V1 e V2 non dovrebbero essere più distanti di tale misura.
Posizionare V3 (verde) e V4 (marrone): prima posizionamo V4, individuate la clavicola sinistra e fissate un punto a metà lungo l’osso. In seguito con il riferimento costale di V2 apprezzate il 5° spazio intercostale con la tecnica del dito. Ora individuate il punto dove posizionare V4 nell’intersezione tra una linea che scende dalla metà della clavicola e che infine incontri il 5° spazio intercostale. Lì posizionate l’elettrodo V4. V3 va posizionato nel punto a metà della linea tra V2 e V4 ovunque questo punto si trovi, anche se nelle donne vi fosse presente del seno (non impedisce la rilevazione del segnale elettrocardiaco).
Posizionare V5 (nero): individuate la linea ascellare anteriore, più o meno dove inizia l’incavo ascellare, e lungo tale linea, trovate il 5° spazio intercostale: lì posizionare V5.
Posizionare V6 (viola): individuate la linea ascellare media (circa a metà dell’ascella) e lungo tale linea, trovate il 5° spazio intercostale: lì posizionare V6. Tenere conto che V5 e V6 risalgono un poco rispetto a V4, perché le coste sono concave verso l’alto.

Elettrocardiogramma, il posizionamento delle quattro periferiche

Per posizionare le quattro derivazioni periferiche, si tengo conto del codice colore:

Rosso: braccio destro
Nero: gamba destra
Verde: gamba sinistra
Giallo: braccio sinistro

Verifiche finali

Si eseguono prima di staccare gli elettrodi o, se c’è un monitor, prima di stampare:

presenza (ed esattezza) di data e nome;
verifica del segnale di calibrazione e della velocità di stampa;
qualità del tracciato:
presenza di tutte le derivazioni;
stabilità della linea isoelettrica;
assenza di artefatti da tremori e corrente alternata;
ricerca indizi che possano far pensare ad un’errata collocazione degli elettrodi.

In caso di corretto posizionamento degli elettrodi ECG, il tracciato di un paziente sano dovrebbe avere un risultato simile a questo:

Controllate se vi sono alterazioni elettrocardiografiche non fisiologiche ed in caso contrario modificate la posizione degli elettrodi, oppure ponete il tracciato all’attenzione del medico per una valutazione e diagnosi dello stesso.

Complicanze

Possono a volte insorgere dopo l’uso prolungato degli elettrodi manifestazioni cutanee (ad esempio arrossamenti o prurito della cute) dovute al tempo di applicazione o alla sensibilità della cute.

Consigli

Tener presente i seguenti consigli ed informazioni:

l’acqua è il miglior conduttore dell’impulso elettrico, quindi per avere un buon ECG non dovete usare disinfettanti alcolici. Verrà peggio. Se avete calze o collant, bagnate piuttosto abbondantemente le garze (devono sgocciolare) e così vi aiuteranno a condurre l’elettricità;
un fattore che migliora la registrazione è il posizionamento degli elettrodi su piani ossei, che conducono meglio del grasso. Per questo nelle periferiche scegliete sempre la tibia e il dorso del polso;
posizionare correttamente gli elettrodi, perché da quello dipende l’individuazione di anomalie elettrocardiografiche che possono salvare la vita al paziente. Posizionare male gli elettrodi può condizionare grandemente i risultati di un ECG.

Elettrocardiogramma in paziente con arto amputato

Nei pazienti che hanno subito l’amputazione di uno o più arti, l’elettrodo può essere applicato in un punto qualsiasi del moncone dell’arto o alla radice dello stesso.

Ogni arto infatti è considerato dal punto di vista elettrico, un segmento a bassa resistenza per cui il potenziale elettrico è sostanzialmente lo stesso in tutti i suoi punti.

Naturalmente un argomento tanto complesso non può considerarsi esaurito in un singolo articolo: a seguire degli approfondimenti che entrano nello specifico.
